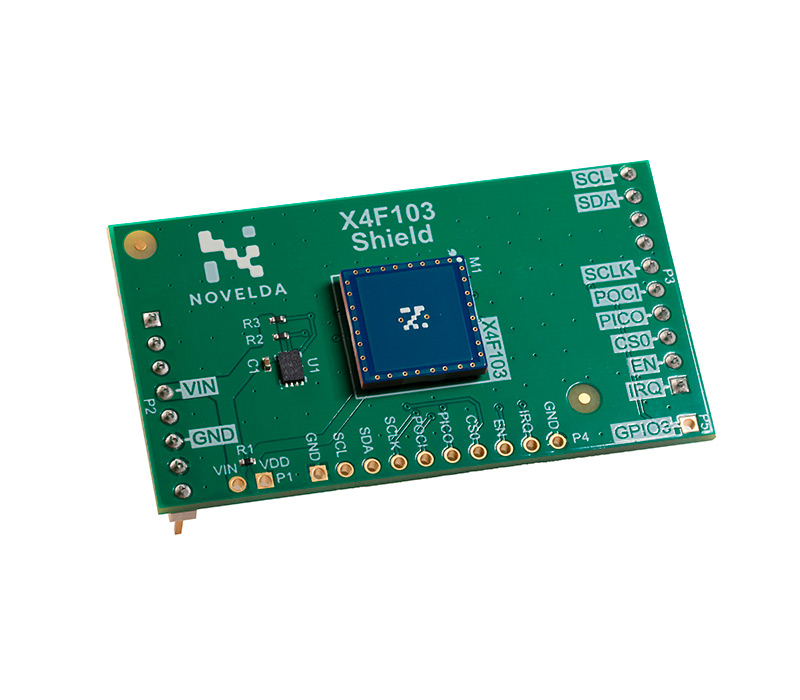

Le X4F103 Shield est la carte d’interface du module X4.
Elle permet de développer ses propres projets à l’aide du Kit de développement NRF52840-DK et du kit logiciel Novelda X4 SDK fourni.
Le X4F103 Shield s’adapte toutefois électriquement à tous les kits de développement selon le standard de brochage Arduino, ainsi qu’à la carte d’évaluation dédiée.
Le système sur puce X4F103 embarque un capteur radar UWB capable de détecter des mouvements submillimétriques tels que la respiration avec une résolution spatiale ultra élevée pour un suivi simultané de plusieurs objets en temps réel
Conçu pour la détection ultra précise de la présence humaine, le X4 offre aux fabricants de produits innovants discrétion et précision millimétrique fiable dotée de fonctionnalités intelligentes.
Le SoC X4F103 combine un émetteur de 7,29 / 8,75 GHz pour un fonctionnement sans licence sur les marchés mondiaux, un récepteur à échantillonnage RF direct, un contrôleur système entièrement programmable et des fonctions avancées de gestion de l’énergie dans une seule puce.
Les applications typiques de la détection UWB sont la détection de présence pour l’automatisation des véhicules, des maisons et bâtiments, ainsi que la détection de présence pour les appareils numériques.
Points forts
- Détection précise de la présence humaine jusqu’à une portée de 10 m
- Voit à travers tous les matériaux sauf le métal, fonctionne à moins de 10 GHz
- Faible consommation d’énergie, généralement < 120 mW
- Gestion avancée de l’énergie permettant un fonctionnement à faible cycle de service
- Large plage de tension d’alimentation, 1,8 V – 3,3 V
- Plage de température de fonctionnement industrielle : -40/+85 °C
- Codage biphasé des impulsions transmises pour l’étalement du spectre
- Résolution spatiale ultra élevée pour un suivi simultané de plusieurs objets
- Interface périphérique série maître/esclave (SPI)
- WLCSP compact, pas de 0,4 mm, boîtier 48 broches
Nomenclature
| Composant | Description | Valeur | Commentaire |
|---|---|---|---|
| R1 | 0402, 1 %, 125 mW | 0,43 ohm | Pour les mesures actuelles |
| R2 + R3 | 0402, 1 %, 63 mW | 2,2 kohms | Résistances pull-up pour lignes I2C. |
| U1 | 64KX8, série CMOS, série PDSO8 | EEPROM programmée avec des informations sur le module de capteur et la carte adaptateur | |
| C1 | 0402, 10 V, 10 %, X5R | 10 nF | découplage EEPROM. |
| M1 | NOUVELLE X4F103 | Capteur UWB Novelda. |
Connexions à broches sur nRF52840DK
| Goupille X7F202 Blindage | Goupille Nordic nRF52840DK | Description |
| N° d’identification du | VDD | Alimentation en tension positive |
| Terre | Terre | Terre |
| SCL | P0,27 | Horloge I2C |
| Adventiste du Septième Jour | P0.26 | Données I2C |
| SCLK | P1.15 | Regarder SPI |
| GRÈVE | P1.14 | SPI, sortie périphérique / entrée contrôleur |
| Pico | P1.13 | SPI, entrée périphérique / sortie contrôleur |
| CS0 | P1.12 | Sélection de puce SPI |
| RÉINITIALISER_N | P1.11 | Réinitialisation de la goupille, active basse |
| IRQ | P1.10 | Interrompre |
| IO10 | P1.08 | Non utilisé. Pour une utilisation future potentielle. |
Schéma(s)
