L’antenne extérieure GC-2183B-B07H est compatible 5G, 4G-LTE, LPWA, CAT-X, CAT-NBx, NB-Iot, FirstNet, CBRS, 3G et 2G.
Ultra-large bande (gamme de fréquences de 617 à 5925 MHz), cette antenne couvre les réseaux mondiaux 5G NR/4G-LTE sub-6 GHz.
Elle offre des performances élevées et une qualité de signal supérieure pour les applications cellulaires où les conditions météorologiques peuvent être un véritable défi.
Offrant une connectivité constante et stable avec un débit de données élevé, elle est idéale pour la gestion des bâtiments, les panneaux d’alarme et les industries de télécommunication, ainsi que pour les approbations et les processus de certification dans le monde entier.

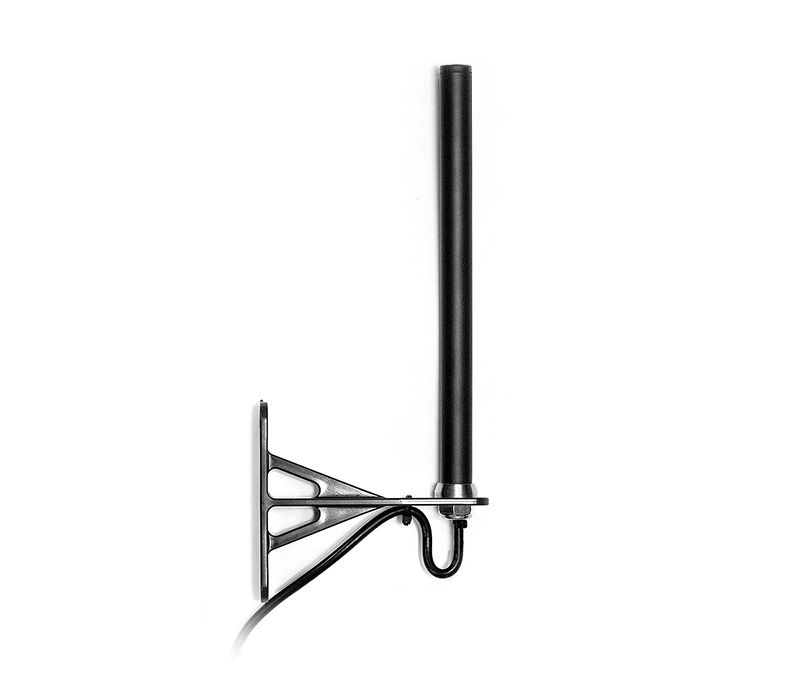

La GC-2183B-B07H possède un design profilé type “bâton” ne mesurant que 272 × 30 × 115 mm et est protégé par un boîtier ASA certifié IP67 qui offre une excellente durabilité et un fonctionnement sans faille à des températures allant de -40°C à +85°C.
Indépendante du plan de masse, elle est livrée avec un support de fixation mural, une base d’antenne en laiton, un câble L1195 de 15m à faible perte (anti-accrochage) et un connecteur SMA-Mâle.
Caractéristiques
| Normes | 5G NR/4G-LTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G | |||
| Fréquence(s) (MHz) | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| Bande(s) (MHz) | 600, 700, 850, 900 | 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2300, 2500, 2600 | 3300, 3500, 3600, 3700, 4500 | 5200, 5500, 5800 |
| Bandes 5G NR | n5, n8 , 12, n20, n28, n71, n81, n82, n83, | n1, n2, n3, n7, n25, n34, n38, n39, n40, n41, n50, n51, n66, n70, n74, n75,n76, n80, n84, n86 | n77, n78, n79 | |
| Bandes 4G-LTE | B5, B6, B8, B12, B13, B14, B17, B18, B19, B20, B26, B27, B28, B29, B44, B67, B68, B71, B85 | B1, B2, B3, B4, B7, B9,B10, B11, B21, B23, B24,B25, B30, B32, B33, B34, B35, B36, B37, B38, B39, B40, B41, B45, B50, B51, B65, B66, B69, B70, B74, B75, B76 | B22, B42, B43, B48, B49, B52 | B46, B47, B252, B255 |
| Bandes 3G | B5, B6, B8, B12, B13, B14,B19, B20, B26 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B25, B32, B33, B34, B35, B36, B37, B38, B39, B40 | B22 | |
| Bandes 2G | 710, 750, 810T, 850, 900P, 900E, 900R | 1800DCS, 1900PCS | ||
| Bandes CDMA | BC0, BC2, BC3, BC7, BC9, BC10, BC12, BC18, BC19 | BC1, BC4, BC6, BC8, BC13, BC14, BC15, BC16, BC20, BC21 | ||
| Perte de retour (dB) | ~-8,3 | ~-13,0 | ~-14,1 | ~-11,9 |
| VSWR | ~2.4:1 | ~1,8:1 | ~1,7:1 | ~1,9:1 |
| Efficacité (%) | ~66,6 | ~62,6 | ~40,6 | ~32,4 |
| Gain de crête (dBi) | ~3,9 | ~4,0 | ~3,9 | ~3,9 |
| Gain moyen (dB) | ~-1,8 | ~-2,1 | ~-4,1 | ~-4,9 |
| Impédance (Ohms) | 50 | |||
| Polarisation | Linéaire | |||
| Rayonnement | Omnidirectionnel | |||
| Puissance d’entrée max. (W) | 35 | |||
| Connecteur | SMA-Mâle Standard (Autres connecteurs disponibles) | |||
| Longueur du câble | 15M (300 cm Standard) | |||
| Type de câble | LL195 Standard (Autres câbles disponibles) | |||
Conditions de mesure de l’antenne:
– Espace libre
– 100 cm de câble LL195
– Mesuré dans une chambre anéchoïque certifiée CTIA 3D
Spécifications
| Type de montage | Support mural |
| Dimensions (mm) | 272 × 30 × 115 (220 × Ø 16) mm |
| Matériau radôme | ASA |
| Couleur radôme | Noir |
| Base | Laiton |
| Support d’antenne | ASA |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification(s) | RoHS |
| Indice(s) de protection | IP67 |
Environnement
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
