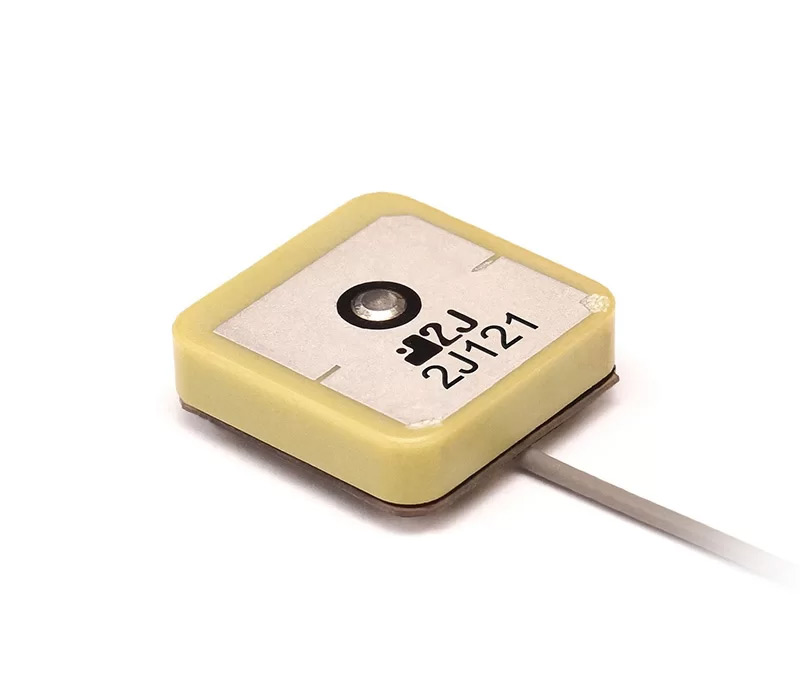

Conçue pour les normes GNSS (GPS, QZSS, Beidou, Glonass et Galileo), l’antenne GC-M0501CF-082-010 fonctionne dans les fréquences 1561-1606 MHz.
Avec un rayonnement hémisphérique, cette antenne possède une rejection hors bande de 43dB et une protection ESD de 2kV.
Offrant un bruit faible de 1,0V à 27V, l’antenne céramique GC-M0501CF-082-010 fournit des corrections d’erreur en temps réel tout en maintenant simultanément un débit de données de position précis au centimètre près lors du passage à travers des objets solides ou des paysages à forte couverture.
Caractéristiques
| Normes | BeiDou | GPS / QZSS / Galileo | GLONASS |
| Bandes (MHz) | 1561 | 1575 | 1602 |
| Fréquence(s) (MHz) | 1561,98 | 1575,42 | 1598-1606 |
| Gain passif (dBi) | ~ 5,2 | ~ 5,4 | ~ 5,4 |
| Impédance (Ohm) | 50 | ||
| Rayonnement | Hémisphérique | ||
| Gamme de tension (V) | 1,5 – 3,6 | ||
| Gain actif (dB) | 28 à 2,7 V | ||
| Facteur de bruit (dB) | 1,0 à 2,7 V | ||
| Consommation de courant (mA) | 9 à 2,7 V | ||
| Consommation d’énergie (mW) | 24,3 à 2,7 V | ||
| Type de filtre SAW | Filtre intermédiaire | ||
| Rejet hors bande (dB) | ~ 43 | ||
| Protection ESD (kV) | 2 | ||
| Connecteur | UFL | ||
| Longueur de câble | 100 mm | ||
| Type de câble | Mini-coaxial de 1,37 mm | ||
Spécifications
| Dimensions (mm) | 18 × 18 × 6.8 |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Conformité | RoHS |
Environnement
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
