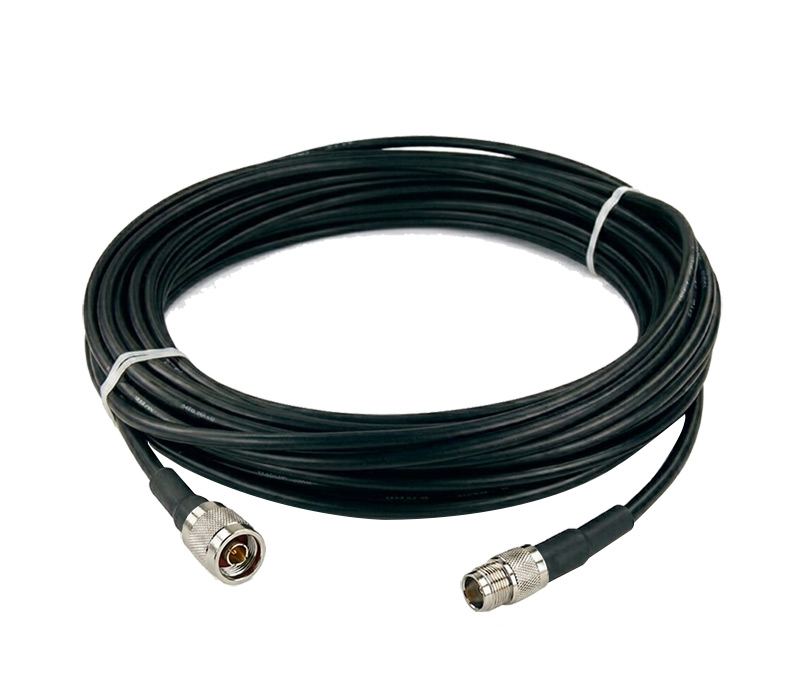

Câble coaxial à faible perte de signal, assemblé avec 2 connecteurs : un TNC mâle et un N femelleLe LMR®-400 utilise un conducteur central solide en aluminium recouvert de cuivre nu à haute conductivité de très haute qualité. Le diélectrique est en mousse de polyéthylène, composé d’azote injecté, à cellules fermées, et atteint une vitesse de propagation de 84%.
Le conducteur extérieur en ruban d’aluminium collé est superposé pour fournir une couverture à 100%. Il est soutenu par un blindage tressé à 90 % offrant un blindage RF d’environ >90 dB (diaphonie > 180 dB), et une immunité supérieure aux interférences.
Il supporte des fréquences allant jusqu’à 6 GHz et sont équipés d’une gaine résistante aux UV et aux environnements extérieurs difficiles jusqu’à 20 ans.
Il dispose de deux connecteurs : TNC mâle et N femelle.
⚙️ Caractéristiques techniques
| Gaine | Polyéthylène (PE) / Noire |
| Diamètre gaine | 10.29 mm |
| Conducteur intérieur | BCCAI solide (2.74 mm) |
Matériau du conducteur | Aluminium, revêtement cuivre |
Matériau diélectrique | Mousse polyéthylène (FPE) |
Diamètre diélectrique | 7,24mm |
Matériau de blindage | Aluminium; cuivre, étamé (8.13 mm) |
| Rayon de courbure | • Installation 25.4 mm • Répété 101.6 mm |
| Couple de flexion | 0.68 mm |
| Résistance à la traction | 72.6 kg |
| Résistance à l’écrasement | 0.71 kg/mm2 |
Vitesse de propagation | 84% |
Impédance | 50 Ohms |
| Poids | 0.1 kg/m |
| Température de fonctionnement | -40 à +85 °C |
