Des performances sans compromis
Conçue pour fonctionner entre les fréquences 617-5925 MHz, l’antenne GC-6983MPa prend en charge les normes 5G NR, 4G-LTE, FirstNet, CBRS, LPWA, CAT-x, CAT-Mx, CAT-NBx, NB-IoT, 3G, 2G et CDMA. Cette antenne offre une qualité de signal fiable tout en profitant de l’option MIMO.
Couverture complète 5G NR : 617-960, 1427-2690, 3300-5000 et 5150-5925 MHz.
L’antenne GC-6983MPa est conçue pour la technologie 5G MIMO qui améliore la couverture grâce à la formation de faisceaux adaptatifs à haut gain. Il en résulte une faible latence, une efficacité élevée, une couverture supérieures et une faible consommation d’énergie. Le diagramme de rayonnement omnidirectionnel permet d’obtenir une force de signal claire à 360 degrés et de maximiser le débit.
Installation / Environnement
Certifiée IP67 et IP69 et fabriquée en ABS (matériau stable aux UV offrant une durabilité exceptionnelle), l’antenne GC-6983MPa est livrée avec 2 câbles coaxiaux de 1 mètre chacun munis de connecteurs SMA-Mâle chacun en standard.

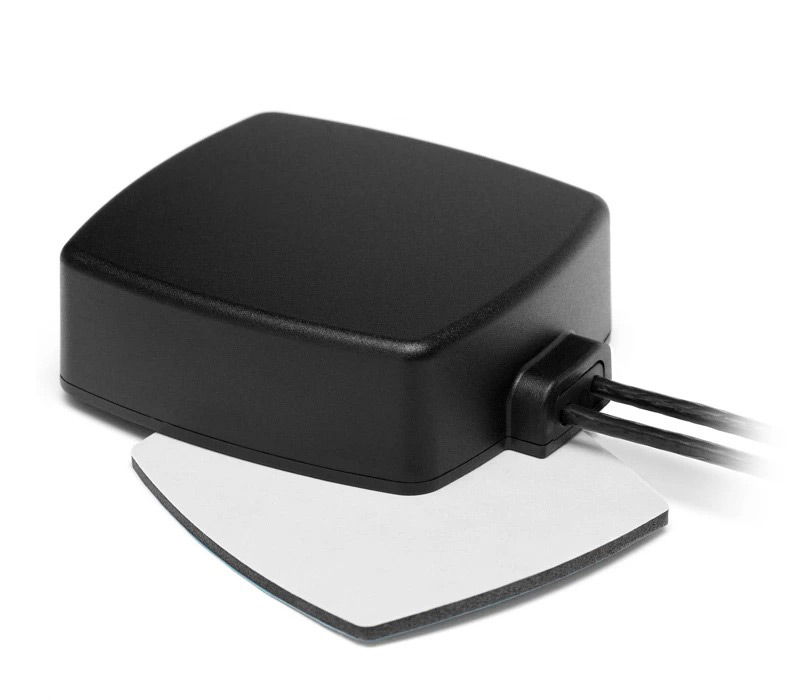

Avec un design compact, l’indépendance du plan de masse et le montage magnétique/adhésif de haute qualité, l’installation est rapide, facile, et possible sur un grand nombre de surfaces.
Cas d’usage :
- Terminaux, stations de base et routeurs
- Connectivité des dispositifs MIMO massifs
- IoT industriel, commercial et résidentiel / maison intelligente
- Surveillance électrique et environnementale
- Automatisation industrielle / Robotique
Caractéristiques
Câble 1 : 2G/3G/4G/5G – IoT/LPWAN
| Fréquence(s) (MHz) | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| Bande(s) (MHz) | 600, 700, 850, 900 | 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2300, 2500, 2600 | 3300, 3500, 3600, 3700, 4500 | 5200, 5500, 5800 |
| Bandes 5G NR | n5, n8, 12, n20, n28, n71, n81, n82, n83, | n1, n2, n3, n7, n25, n34, n38, n39, n40, n41, n50, n51, n66, n70, n74, n75, n76, n80, n84, n86 | n77, n78, n79 | |
| Bandes 4G-LTE | B5, B6, B8, B12, B13, B14, B17, B18, B19, B20, B26, B27, B28, B29, B44, B67, B68, B71, B85 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B23, B24, B25, B30, B32, B33, B34, B35, B36, B37, B38, B39, B40, B41, B45, B50, B51, B65, B66, B69, B70, B74, B75, B76 | B22, B42, B43, B48, B49, B52 | B46, B47, B252, B255 |
| Bandes 3G | B5, B6, B8, B12, B13, B14, B19, B20, B26 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B25, B32, B33, B34, B35, B36, B37, B38, B39, B40 | B22 | |
| Bandes 2G | 710, 750, 810T, 850, 900P, 900E, 900R | 1800DCS, 1900PCS | ||
| Bandes CDMA | BC0, BC2, BC3, BC7, BC9, BC10, BC12, BC18, BC19 | BC1, BC4, BC6, BC8, BC13, BC14, BC15, BC16, BC20, BC21 | ||
| Perte de retour (dB) | ~-7,0 | ~-11,2 | ~-7.1 | ~-6,4 |
| VSWR | ~3.1:1 | ~2.1:1 | ~3.1:1 | ~3.0:1 |
| Efficacité (%) | ~50,2 | ~56,3 | ~30,4 | ~25,1 |
| Gain de crête (dBi) | ~2.1 | ~6.3 | ~3,7 | ~2,8 |
| Gain moyen (dB) | ~-3,3 | ~-2,5 | ~-5,8 | ~-6.1 |
| Impédance (Ohms) | 50 | |||
| Polarisation | Linéaire | |||
| Rayonnement | Omnidirectionnel | |||
| Puissance d’entrée Max.(W) | 35 | |||
Câble 2 : 2G/3G/4G/5G – IoT/LPWAN
| Fréquence(s) (MHz) | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| Bande(s) (MHz) | 600, 700, 850, 900 | 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2300, 2500, 2600 | 3300, 3500, 3600, 3700, 4500 | 5200, 5500, 5800 |
| Bandes 5G NR | n5, n8, 12, n20, n28, n71, n81, n82, n83, | n1, n2, n3, n7, n25, n34, n38, n39, n40, n41, n50, n51, n66, n70, n74, n75, n76, n80, n84, n86 | n77, n78, n79 | |
| Bandes 4G-LTE | B5, B6, B8, B12, B13, B14, B17, B18, B19, B20, B26, B27, B28, B29, B44, B67, B68, B71, B85 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B23, B24, B25, B30, B32, B33, B34, B35, B36, B37, B38, B39, B40, B41, B45, B50, B51, B65, B66, B69, B70, B74, B75, B76 | B22, B42, B43, B48, B49, B52 | B46, B47, B252, B255 |
| Bandes 3G | B5, B6, B8, B12, B13, B14, B19, B20, B26 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B25, B32, B33, B34, B35, B36, B37, B38, B39, B40 | B22 | |
| Bandes 2G | 710, 750, 810T, 850, 900P, 900E, 900R | 1800DCS, 1900PCS | ||
| Bandes CDMA | BC0, BC2, BC3, BC7, BC9, BC10, BC12, BC18, BC19 | BC1, BC4, BC6, BC8, BC13, BC14, BC15, BC16, BC13, BC14, BC15, BC16, BC20, BC21 | ||
| Perte de retour (dB) | ~-7,3 | ~-10,8 | ~-7,6 | ~-8,4 |
| VSWR | ~3.1:1 | ~2.1:1 | ~2,9:1 | ~2.3:1 |
| Efficacité (%) | ~50,9 | ~58,7 | ~38,0 | ~36,7 |
| Gain de crête (dBi) | ~1.6 | ~6.3 | ~5.1 | ~4,4 |
| Gain moyen (dB) | ~-3.2 | ~-2.3 | ~-4,4 | ~-4,4 |
| Impédance (Ohms) | 50 | |||
| Polarisation | Linéaire | |||
| Rayonnement | Omnidirectionnel | |||
| Puissance d’entrée Max.(W) | 25 | |||
Conditions de mesure de l’antenne :
– Montée sur plaque métallique de 30 × 30 cm
– 100 cm de Câble D302
– Mesurée dans une chambre anéchoïque certifiée CTIA 3D
Caractéristiques communes Câbles 1 et 2
| Connecteurs | 2x SMA-Mâle |
| Longueur de câble | 2x 1 mètre |
| Type de câble | Norme D302 (autres câbles disponibles) |
Spécifications
| Type de montage | Support magnétique / adhésif |
| Dimensions (mm) | 89 × 76 × 27/30 |
| Matériau radôme | ABS UV Stable |
| Couleur radôme | Noir ou blanc |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification(s) | RoHS |
| Indice(s) de protection | IP67, IP69 |
Environnement
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
