Une technologie de pointe

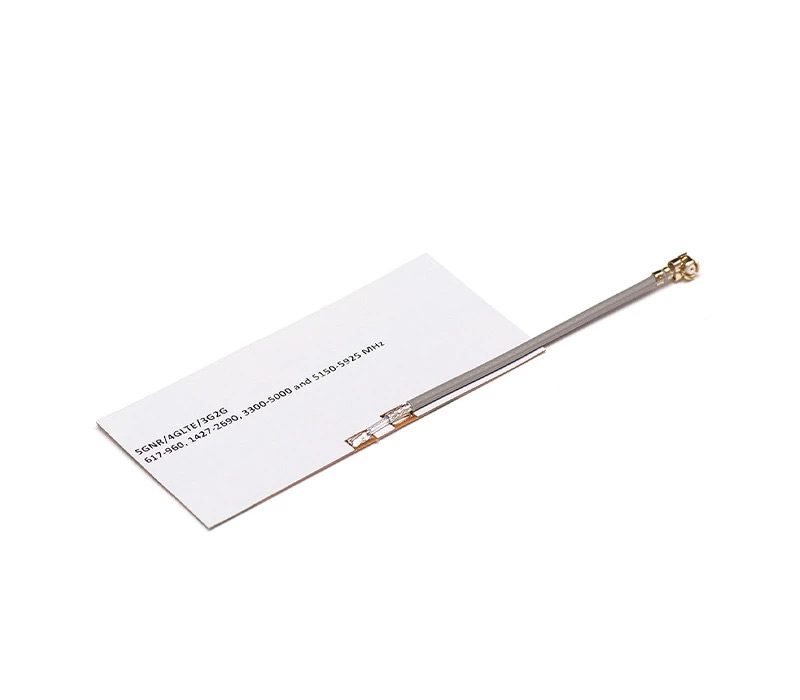

L’antenne GC-F0883Pa-082-010 est compatible avec les technologies 5G NR, FirstNet, CBRS, 4G-LTE, 3G, 2G, Cat-x/Mx/NBx, Cellular, HSPA+, UMTS, WCDMA, CDMA, GSM, GPRS, EDGE et EV-DO, elle couvre les fréquences 617 MHz – 5925 MHz et reste entièrement rétrocompatible avec les technologies existantes.
Fabriquée à partir d’un matériau polymère flexible de haute qualité, et conçue avec un montage auto-adhésif, elle permet des installations aisées et polyvalentes, même dans les environnements difficiles, notamment pour l’intégration sur les circuits imprimés ou les dispositifs cellulaires qui sont soumis à des restrictions de taille. Elle facilite en outre les processus de certification et les approbations des opérateurs.
La combinaison des technologies EDGE et EV-DO offre des débits binaires plus élevés, une capacité accrue et des performances optimisées pour les applications dépendant d’Internet. Avec des gains de pointe allant jusqu’à ~3.0 dBi, cette antenne maintient une excellente efficacité tout en offrant une connectivité fiable et constante.
Installation / Environnement
Avec ses dimensions réduites de 50 × 25 × 0,2 mm, l’antenne GC-F0883Pa-082-010 s’adapte à toutes les contraintes d’orientation (à plat, vers le haut, vers le bas ou en angle).. Elle est alimentée à droite, ce qui permet une intégration simple, et notamment au sein de certains modules PCB qui peuvent avoir le pad de signal sur le côté droit ou gauche.
Caractéristiques
| Normes | 5G NR/4G-LTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G | |||
| Fréquence(s) (MHz) | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| Bande(s) (MHz) | 600, 700, 850, 900 | 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2300, 2500, 2600 | 3300, 3500, 3600, 3700, 4500 | 5200, 5500, 5800 |
| Bandes 5G NR | n5, n8, 12, n20, n28, n71, n81, n82, n83, | n1, n2, n3, n7, n25, n34, n38, n39, n40, n41, n50, n51, n66, n70, n74, n75, n76, n80, n84, n86 | n77, n78, n79 | |
| Bandes 4G-LTE | B5, B6, B8, B12, B13, B14, B17, B18, B19, B20, B26, B27, B28, B29, B44, B67, B68, B71, B85 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B23, B24, B25, B30, B32, B33, B34, B35, B36, B37, B38, B39, B40, B41, B45, B50, B51, B65, B66, B69, B70, B74, B75, B76 | B22, B42, B43, B48, B49, B52 | B46, B47, B252, B255 |
| Bandes 3G | B5, B6, B8, B12, B13, B14, B19, B20, B26 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B25, B32, B33, B34, B35, B36, B37, B38, B39, B40 | B22 | |
| Bandes 2G | 710, 750, 810T, 850, 900P, 900E, 900R | 1800DCS, 1900PCS | ||
| Bandes CDMA | BC0, BC2, BC3, BC7, BC9, BC10, BC12, BC18, BC19 | BC1, BC4, BC6, BC8, BC13, BC14, BC15, BC16, BC20, BC21 | ||
| Perte de retour (dB) | ~-5.6 | ~-6.7 | ~-7.4 | ~-7.8 |
| VSWR | ~3.6:1 | ~3.6:1 | ~2.9:1 | ~2.6:1 |
| Efficacité (%) | ~45,5 | ~45,7 | ~45,4 | ~45,9 |
| Gain maximal (dBi) | ~1,3 | ~0,8 | ~3.0 | ~3.0 |
| Gain moyen (dB) | ~-3.6 | ~-4.1 | ~-4.1 | ~-4.0 |
| Impédance (Ohms) | 50 | |||
| Polarisation | Linéaire | |||
| Rayonnement | Omnidirectionnel | |||
| Puissance d’entrée Max.(W) | 25 | |||
| Longueur de câble | 100 mm | |||
| Connecteur | UFL | |||
| Type de câble | Mini-coaxial de 1,37 mm | |||
Conditions de mesure de l’antenne :
– Montée sur un plan de masse de 120 × 50 mm
– 42 mm de câble mini-coaxial de 1,37 mm
– Mesurée dans une chambre anéchoïque certifiée CTIA 3D
Spécifications
| Type de montage | Support adhésif |
| Dimensions (mm) | 50 × 20 × 0,2 |
| Matériel | Polymère souple |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification(s) | RoHS |
Environnement
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
