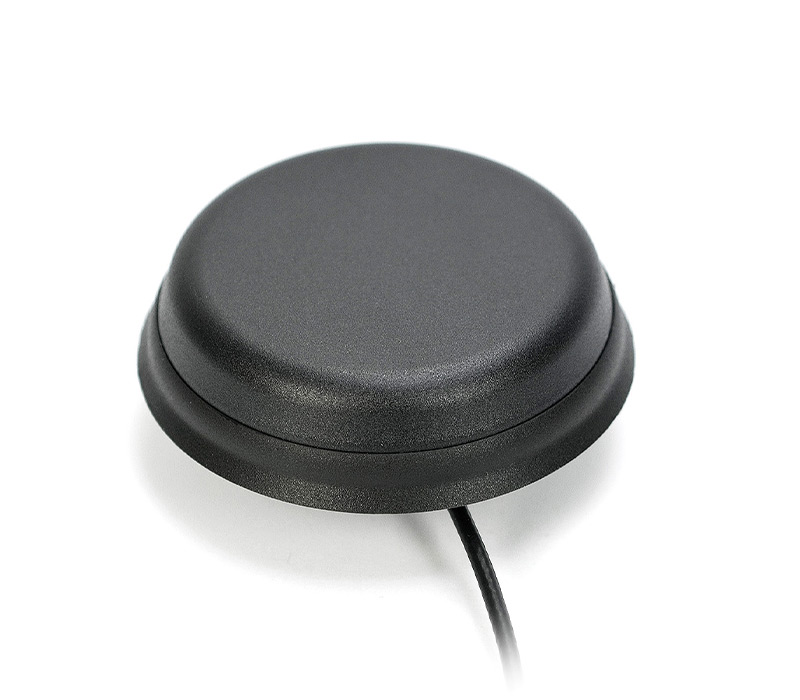

Omnidirectionnelle, l’antenne GC-6602B couvre les réseaux WiFi, Bluetooth, Zigbee et ISM dans les fréquences 2410-2490 et 4920-5925MHz.
Certifiée IP67 / IP69K, elle offre une protection élevée contre l’eau, la poussière et l’humidité.
Fabriquée avec un matériau ASA résistant à des températures allant de -40°C à +85°C, elle est conçue sans matières dangereuses et assure une conformité totale avec REACH et RoHS.
Caractéristiques
| Bande(s) (MHz) | 2,4 GHz | 5,0 GHz |
| Fréquence(s) (MHz) | 2410-2490 | 4920-5925 |
| Perte de retour (dB) | ~-14.3 | ~-14.2 |
| VSWR | ~1,5:1 | ~1,5:1 |
| Efficacité (%) | ~48,7 | ~29,2 |
| Gain de crête (dBi) | ~4,9 | ~4,5 |
| Gain moyen (dB) | ~-3.1 | ~-5.4 |
| Impédance (Ohms) | 50 | |
| Polarisation | Linéaire | |
| Rayonnement | Omnidirectionnel | |
| Puissance d’entrée Max.(W) | 25 | |
| Connecteur | Standard RP-SMA-Mâle (Autres connecteurs disponibles) | |
| Longueur du câble | 300 cm standard (toute longueur de câble disponible) | |
| Type de câble | Norme DACAR302 (autres câbles disponibles) | |
Conditions de mesure de l’antenne :
– Monté sur plan de masse de 30×30 cm
– 200 cm câble DACAR302
– Mesurée dans une chambre anéchoïque 3D certifiée CTIA
Spécifications

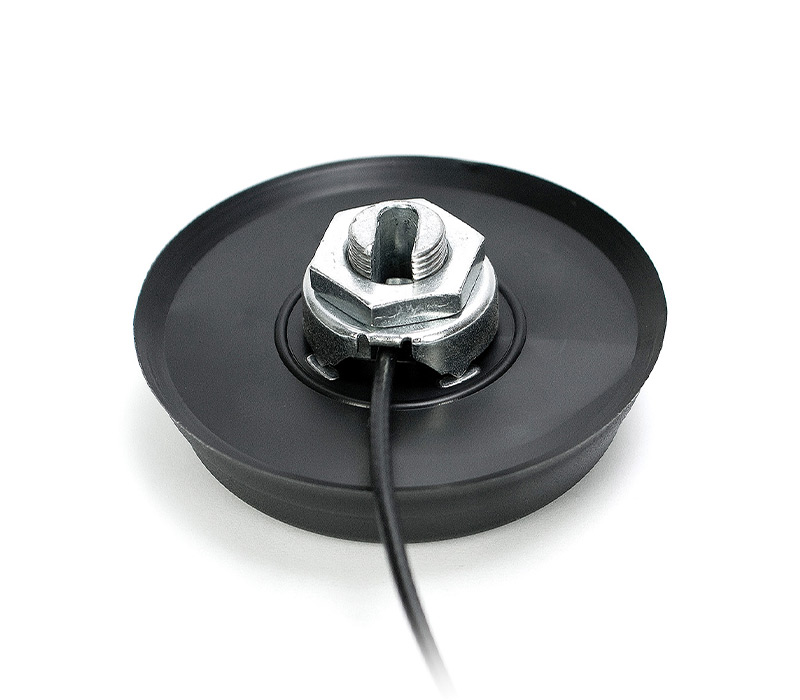

| Type de montage | Traversant / Montage vis | |
| Dimensions (mm) | Ø77,3 × 15 | |
| Couple de serrage Max.(Nm) | 6 Nm | |
| Matériau radôme | ASA | |
| Couleur radôme | Noir ou Blanc | |
| Base d’antenne | Zamac | |
| Joint d’étanchéité | TPE | |
| T° stockage / fonctionnement (C) | -40 à +85 | |
| Certification(s) | RoHS | |
| Indices de protections | IP67, IP69K | |
