Ewatch SQUID : Capteur LoRa sous-comptage électrique

499,00 HTPrix

Le SQUID est un capteur gérant jusqu’à 12 pinces de mesure (en option) qui envoie les valeurs de courant mesurées par l’intermédiaire du réseau LoRaWAN™.
Il transmet les index de consommation en Ah, à intervalle configurable.

• Appareil monophasé et triphasé
• Choix parmi des pinces de 60 / 100 / 300 / 600A

Disponible sur commande

UGS : EW-SQUID_LORAWAN Catégories : , ,

Capteur LoRa SQUID

Sous-comptage électrique



Capteur LORAWAN pour la consommation énergétique, le SQUID permet de réaliser simplement et rapidement le sous-comptage de votre installation électrique monophasée ou triphasée.

Installées dans un tableau électrique, les 12 pinces du SQUID vous permettent de réaliser le sous-comptage complet de votre installation, sans décâblage, ni modification.

Enfin, afin de répondre à toutes les contraintes, le SQUID est compatible avec plusieurs tailles de pinces différentes de 10mm à 36mm de diamètre, avec des courants max allant de 75A à 600A*.



Capteur Squid Ewattch

* pour des courants plus importants, utiliser un TyNess Rogowsky.

L’ESSENTIEL :

  • 12 entrées de mesures par pinces clipsables
  • 4 tailles de pinces disponibles
  • Fonctionne en triphasé et monophasé
  • Courant efficace max. : 600 Ampères
  • Communication sans-fil LoRa® ou LoRaWAN™
  • Encombrement : 5 modules (90mm)
  • 1 connecteur d’alimentation
  • Alimentation 5V DC +/- 5%
  • Consommation max : 3 watts
  • Classe de précision : 5%
  • Dimensions : 90 x 88 x 62 mm
  • Température de fonctionnement : 0°C à +50°C
  • Montage sur rail DIN ou mural
  • Homologation CE et norme RoHs



CARACTÉRISTIQUES TECHNIQUES

ALIMENTATION
TENSION
5 VDC
PINCES DISPONIBLES

4 tailles différentes : 10, 16, 24 et 36mm


CONNECTIQUES
Entrées pinces de mesures
NOMBRE D’ENTRÉES
12
CONSOMMATION MAXIMALE

0.5A

COURANT MAXIMUM

75A – 100A – 300A – 600A

PRÉCISION
± 4%

ANTENNE
TYPE DE PRISE
SMA femelle
RÉSISTANCE
50 ohms
FRÉQUENCE
868 MHz


COMMUNICATION RADIO LoRaWAN™
FRÉQUENCE
868MHz
NUMÉRO DE SÉRIE UNIQUE
oui
PUISSANCE D’ÉMISSION MAXIMALE

25mW

DISTANCE DE COMMUNICATION
jusqu’à 15km en champ libre

CONDITIONS D’ENVIRONNEMENT
DOMAINE D’UTILISATION
En intérieur
TEMPÉRATURE DE FONCTIONNEMENT
De 5 à 40°C
TEMPÉRATURE DE STOCKAGE
De -20°C à +70°C
HUMIDITÉ DE FONCTIONNEMENT
De 10 à 80 %, sans condensation
ALTITUDE MAXIMUM
2 000 m
FLUCTUATION DE LA TENSION D’ALIMENTATION
±10% de la tension nominale
DEGRÉ DE POLLUTION
2
CATÉGORIE DE SURTENSION
III

PHYSIQUES
DIMENSIONS (H X L X P)
90,5 x 87,8 x 62 mm
ENCOMBREMENT

5 modules

POIDS
152 g
MONTAGE
Rail selon DIN EN 60715 (1 x 35 mm)



Accessoires du capteur sans fil Squid
 Image  Image  Image  Image

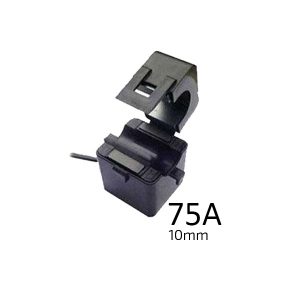

Pince de mesure
Diamètre 10mm
75A max.
Câble 2m
Pince de mesure
Diamètre 16mm
100A max.
Câble 2m
Pince de mesure
Diamètre 24mm
300A max.
Câble 2m
Pince de mesure
Diamètre 36mm
600A max.
Câble 2m
Garantie : 1 an
Poids 700 g
