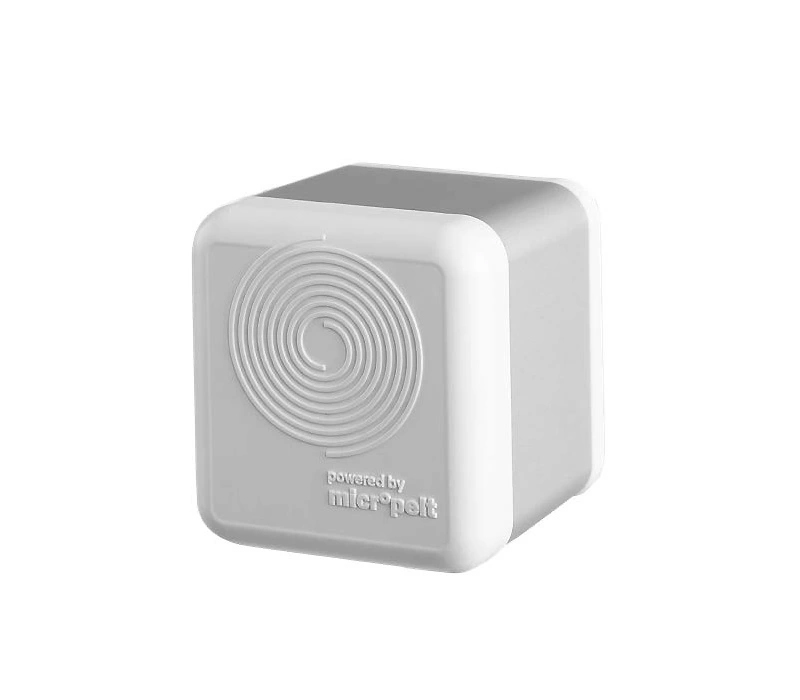

Le thermostat connecté MLR003R permet de piloter à distance la température d’un radiateur hydraulique.
Robuste et dénuée de robinet pour éviter les manipulations et déréglages, elle permet de réaliser des économies importantes sur la consommation d’énergie mais aussi sur les coûts d’installation.
Sa compatibilité simplifie les modifications structurelles d’un bâtiment déjà équipé de radiateurs à vannes standards.
Dotée d’une protection antigel, la vanne produit l’énergie électrique nécessaire à son fonctionnement au moyen d’un générateur thermoélectrique (TEG) intégré.

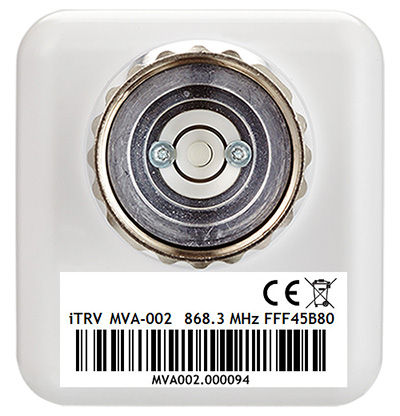

L’écrou raccord monté sur la vanne est universel et s’adapte sans accessoires à toutes les vannes d’un filetage de type M30 x 1,5, c’est-à-dire celles de la majeure partie des fabricants.
Auto-alimentée grâce à la récupération d’énergie thermoélectrique, ce modèle soustrait le remplacement de pile ainsi que tout câblage lors de l’installation.
La tête communique via le réseau LoRaWAN™ permettant une gestion intelligente de la température selon des scénarios personnalisés.

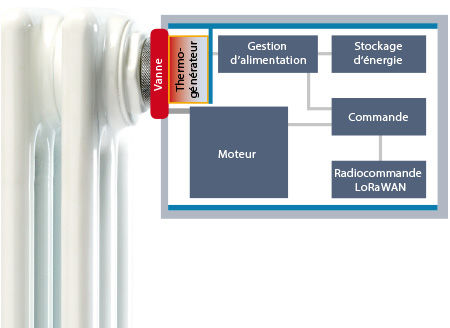

Autonome en énergie

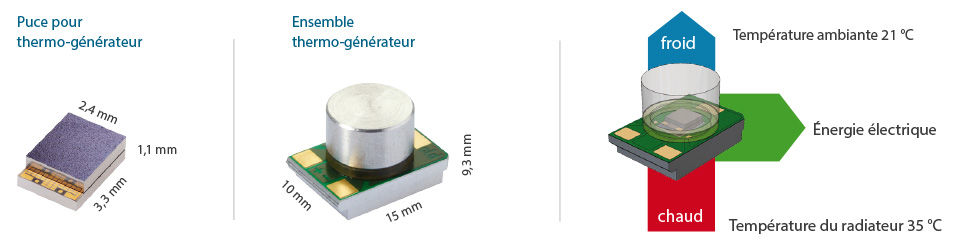

Le boîtier est un composant fonctionnel et sert de dissipateur thermique.
Il contient un thermo-générateur qui convertit une différence de température ambiante en électricité. Ce dernier commence à produire de l’énergie utilisable à partir d’une différence de 4°C.
Atouts
Son capteur de température intégré permet de déterminer la température de l’eau au sein du tuyau d’écoulement.
Un décalage configurable a été mis à disposition pour compenser la chute de température entre l’eau chaude du radiateur et l’élément de détection situé dans l’adaptateur.
Ce capteur est également utilisé pour la protection contre le gel.
Afin d’éviter d’éventuels dommages dus au gel, l’actionneur ouvre la vanne à 95% ou maintient la position actuelle si elle est déjà supérieure à 95%.
Points forts
Il n’est pas nécessaire de vidanger l’eau du radiateur car la vanne reste montée fixement sur le radiateur et la commande est seulement vissée à la vanne.
L’appareil n’a pas de bouton accessible à l’utilisateur pour éviter la manipulation de l’appareil dans les environnements publics.
L’installation du MLR003 est simple et ne prend pas beaucoup de temps.
Une fois monté et activé sur le corps de la vanne à l’aide de la clé magnétique, un cycle d’étalonnage commence automatiquement.
Vannes de radiateur directement compatibles (sans adaptateur) :
Heimeier, MNG, Junkers, Landis&Gyr (Duodyr), Honeywell-Braukmann, Oventrop Typ A, Oventrop AV6, Schlösser, Comap D805, Valf, Sanayii, Mertik Maxitrol, Watts, Wingenroth (Wiroflex) R.B.M, Tiemme, Jaga, Siemens, Idmar, etc.
Avantages
Ecologique
Diminue la consommation d’énergie
Réduit l’empreinte CO2 des bâtiments.
Economique
Résolution des frais d’entretien
Faible coût du système et de la main-d’œuvre
Facile
Installation facile et rapide
Autonome : sans piles ni câbles
Flexible
Convient à tous les types de bâtiments
Compatible avec la majorité des radiateurs
Automation
Chauffe en cas de nécessité uniquement
Contrôle automatique de la T° ambiante
Contrôle à distance
LoRaWAN™ (EU868 MHz)
TCP/IP, MQTT ou Modbus/BACnet
Sécurisé
Norme de cryptage élevée
AES-CTR 128 bits
Certifié
Radio EN300220-2V3.1.1/-2V3.2.1/-1V3.1.1
Radio EMC EN301489-1 V2.2.3/-3 V2.1.1
EMC EN 55014-1/-2 / EN62479 / EN60335
Caractéristiques
| T° de fonctionnement / écoulement | 0 à 40°C, max 70% rH / 75°C max |
| Plage de T° de transport et de stockage | -20 à +65°C / max 70% rH |
| Dimensions (mm) | 83 x 60 x 64 (63 x 60 x 64 sans connecteur de vanne) |
| Poids (emballage non compris) | 280g |
| Fonctionnement à haute altitude | Max. 2000 mètres au-dessus du niveau de la mer |
| Course de la broche | > 5,5 mm (plage d’étalonnage) |
| Longueur de la course (0-100%) | 2,56 mm |
| Résolution de la course | Pas de 1% |
| Vitesse de réglage | 0,727 mm/s |
| Force de décrochage | 100N |
| Niveau sonore | < charge de 35 dB(A) @ 70 N |
| Intervalle de communication radio | 10 minutes (par défaut) |
| Intervalle de communication radio pendant le cycle d’installation | 10 secondes pendant 5 minutes |
| Intervalle de tentative de communication radio (après échec de la jointure ou échec de 6 communications consécutives) | 3 * 10 secondes Puis 2 minutes Puis 60 minutes |
| Protection de la soupape et arrêt automatique | Toutes les 6 semaines : exécutez la séquence de rodage. Sur le passage, revenez à la position précédente. En cas d’échec, entrez en position de montage, communiquez OFF et arrêtez. |
| Antigel | Activée à partir de 6°C |
| Précision du capteur de T° interne côté vanne | ±0,5°C |
| Précision du capteur de T° ambiante interne | ±0,5ºC |
| Stockage de l’énergie | LTO (nominal 500mAh) |
| Exigence minimum de production d’énergie | 90 jours / an @ 45ºC (température du tuyau d’écoulement) |
| Conformité Radio Radio EMC EMC Exposition humaine de l’UE Sécurité des produits |
CE: EN300220-2V3.1.1 & EN300220-2V3.2.1 & EN300220-1V3.1.1 EN301489-1 V2.2.3 / -3 V2.1.1 EN55014-1 / -2 EN62479 EN60335 |
| Spécification radio | 868,0 – 868,6 MHz / 14 dBm SF7 |
Mesures

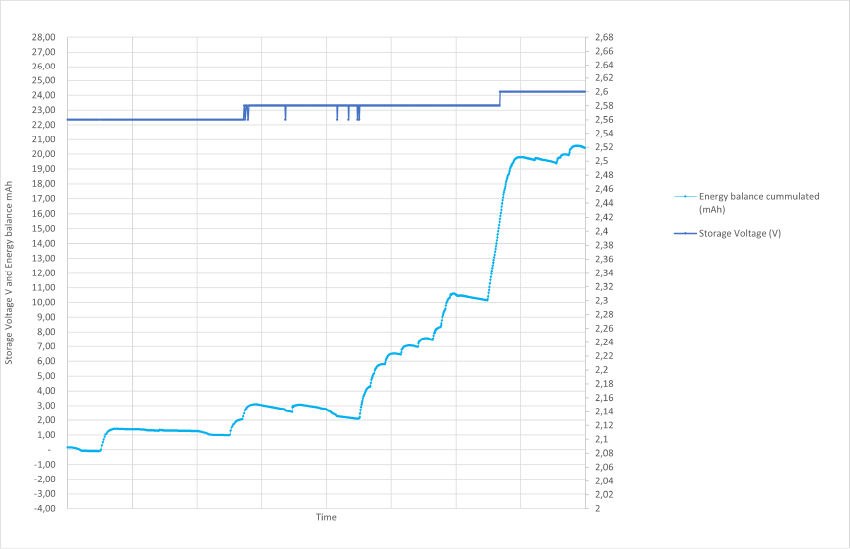

1) Valeurs exemplaires pour ACC, ACG et le bilan énergétique calculé
2) Valeurs exemplaires pour le STV et le bilan énergétique calculé

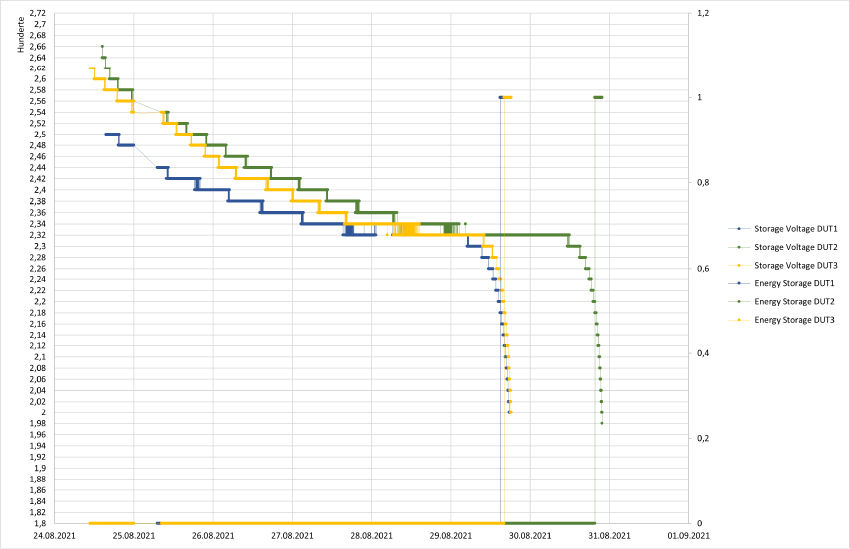

3) Illustration des courbes de décharge de la batterie à partir de différents points de départ et de l’activation du bit ES
Schéma(s)
